Инструкция по использованию ROS2 Analyzer

Пошаговое руководство по сбору данных о ROS2-окружении и работе с веб-интерфейсом. Все скриншоты сделаны на примере файла ros2_env_example.json из корня репозитория.

1. Открытие файла

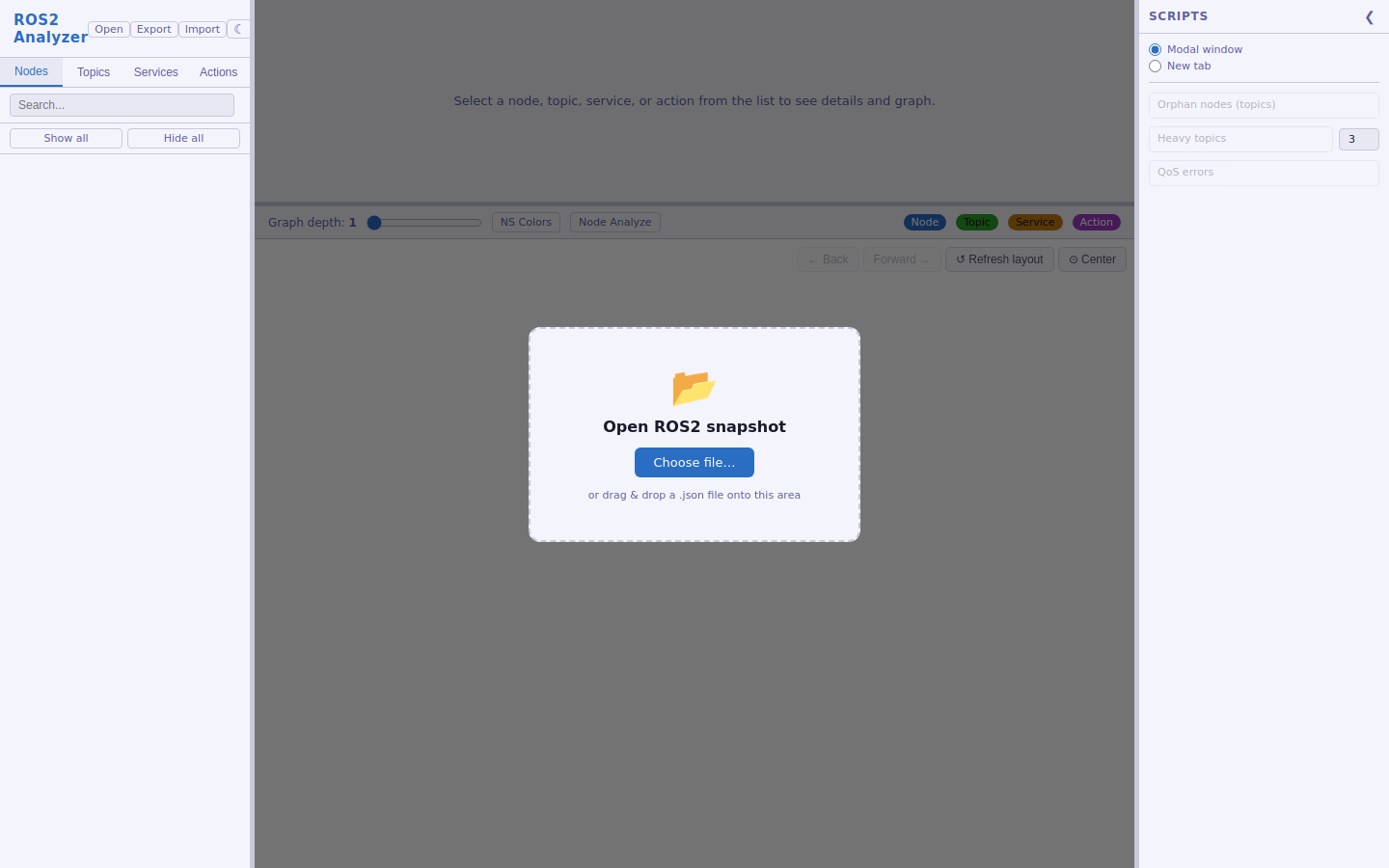

Откройте src/index.html в браузере. Пока данные не загружены, на экране — диалог выбора файла: нажмите Choose file… или перетащите .json-снапшот прямо на страницу.

Экран открытия файла

2. Список сущностей

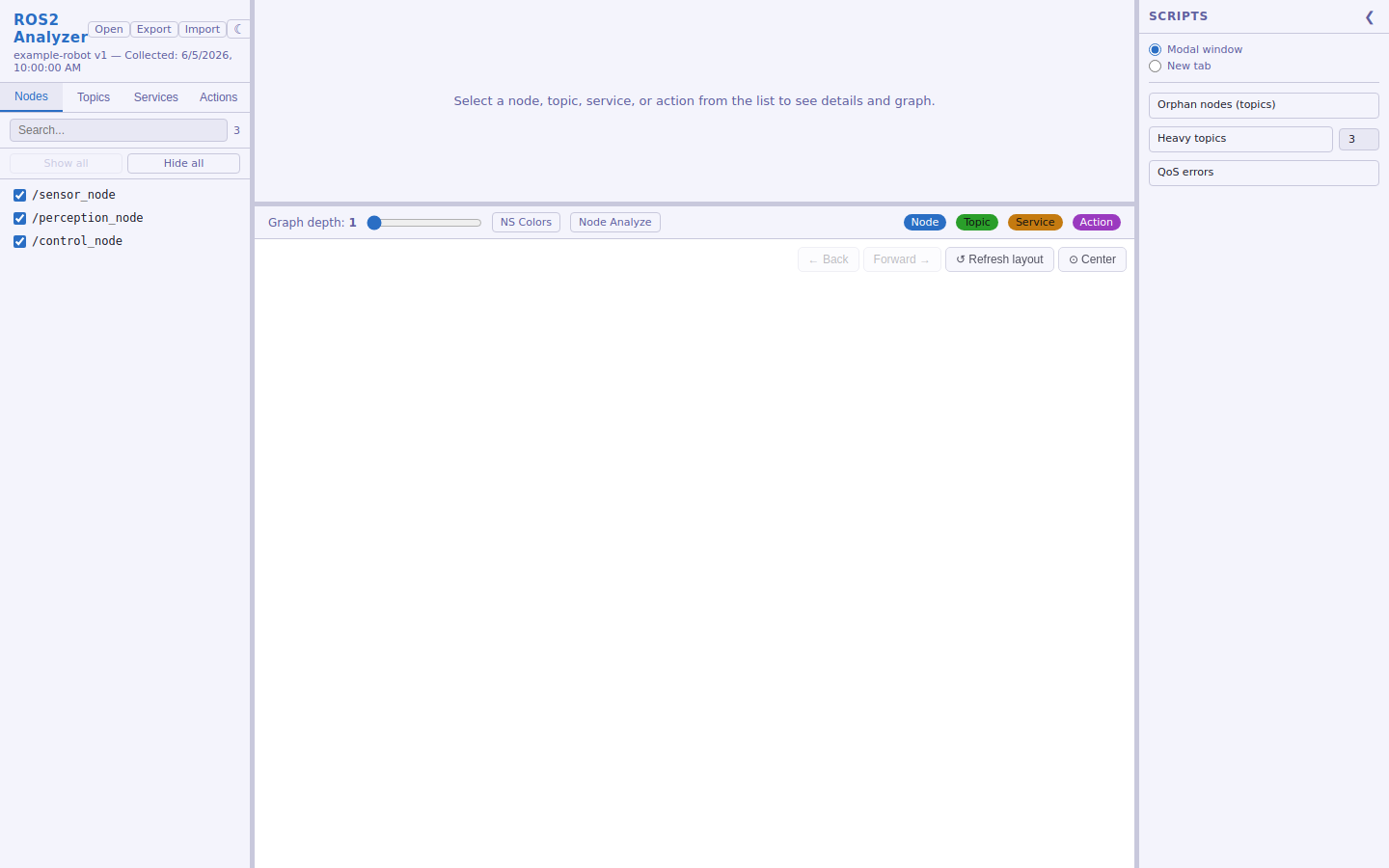

После загрузки в левой панели появляется список нод — вкладками переключаетесь между Nodes / Topics / Services / Actions, сверху есть поиск по имени.

Список сущностей в сайдбаре

3. Детали и граф связей

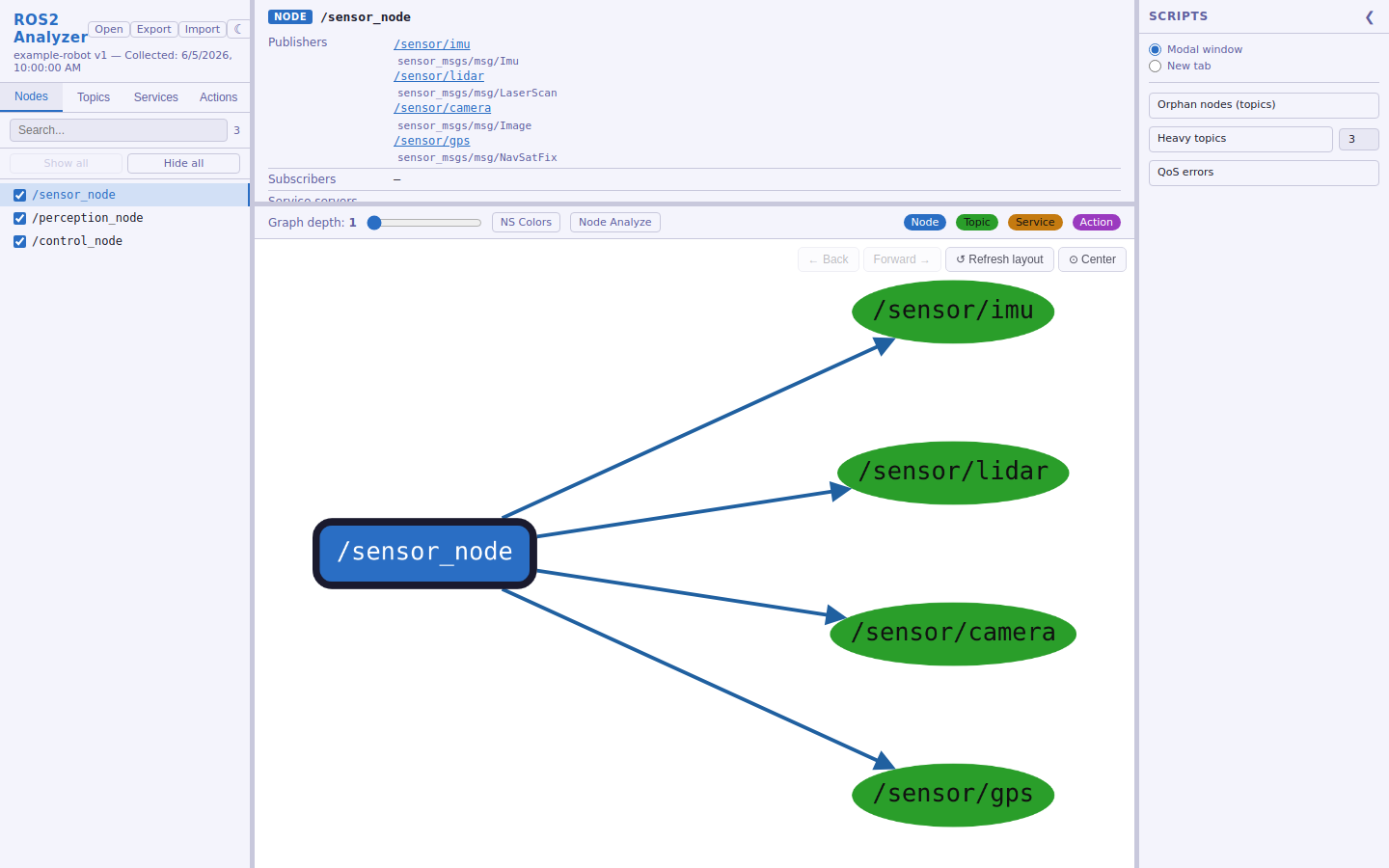

Клик по любой сущности в списке открывает панель деталей (тип, QoS, связи) и строит граф связей на основе BFS-обхода от выбранной сущности.

Панель деталей и граф

4. Глубина графа

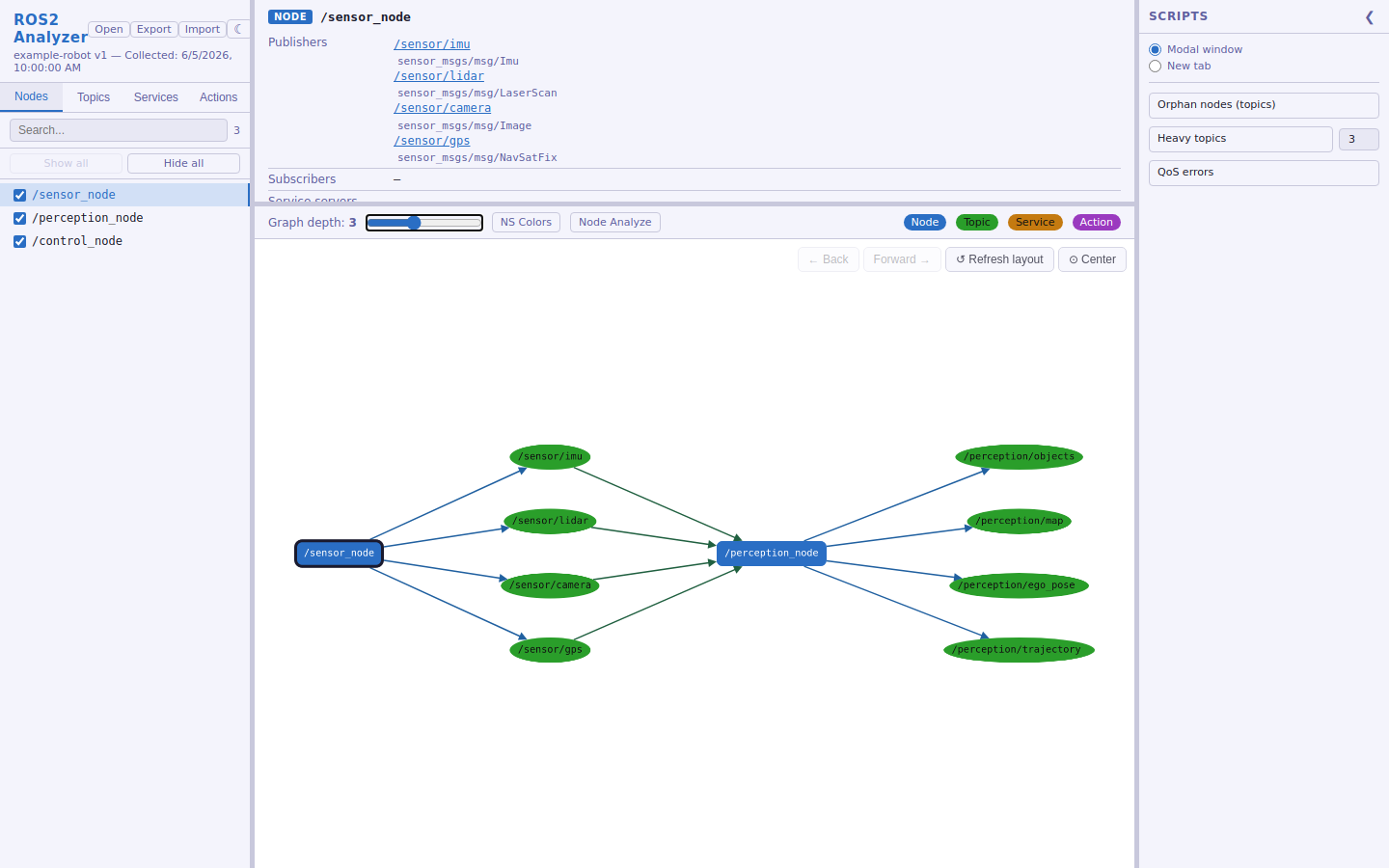

Слайдер Graph depth (1–6) управляет тем, сколько «хопов» связей показывать: depth=1 — только прямые связи, depth=2 и больше — связи связей.

Граф с увеличенной глубиной

5. Цветовой режим по namespace

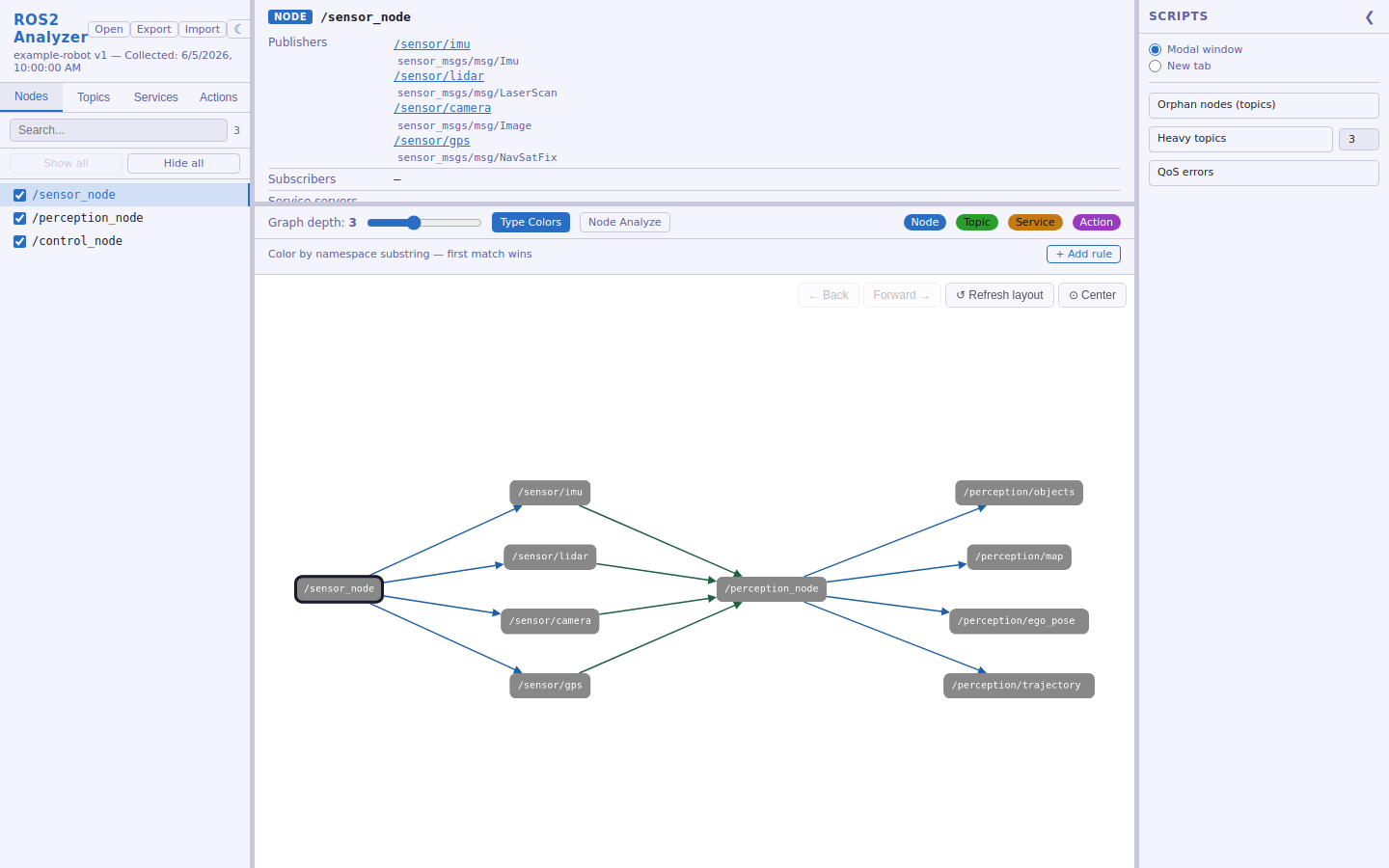

Кнопка NS Colors переключает раскраску узлов графа: по типу сущности или по настраиваемым правилам — подстрокам namespace (правила добавляются в панели, которая появляется под графом).

Раскраска по namespace

6. Тёмная тема

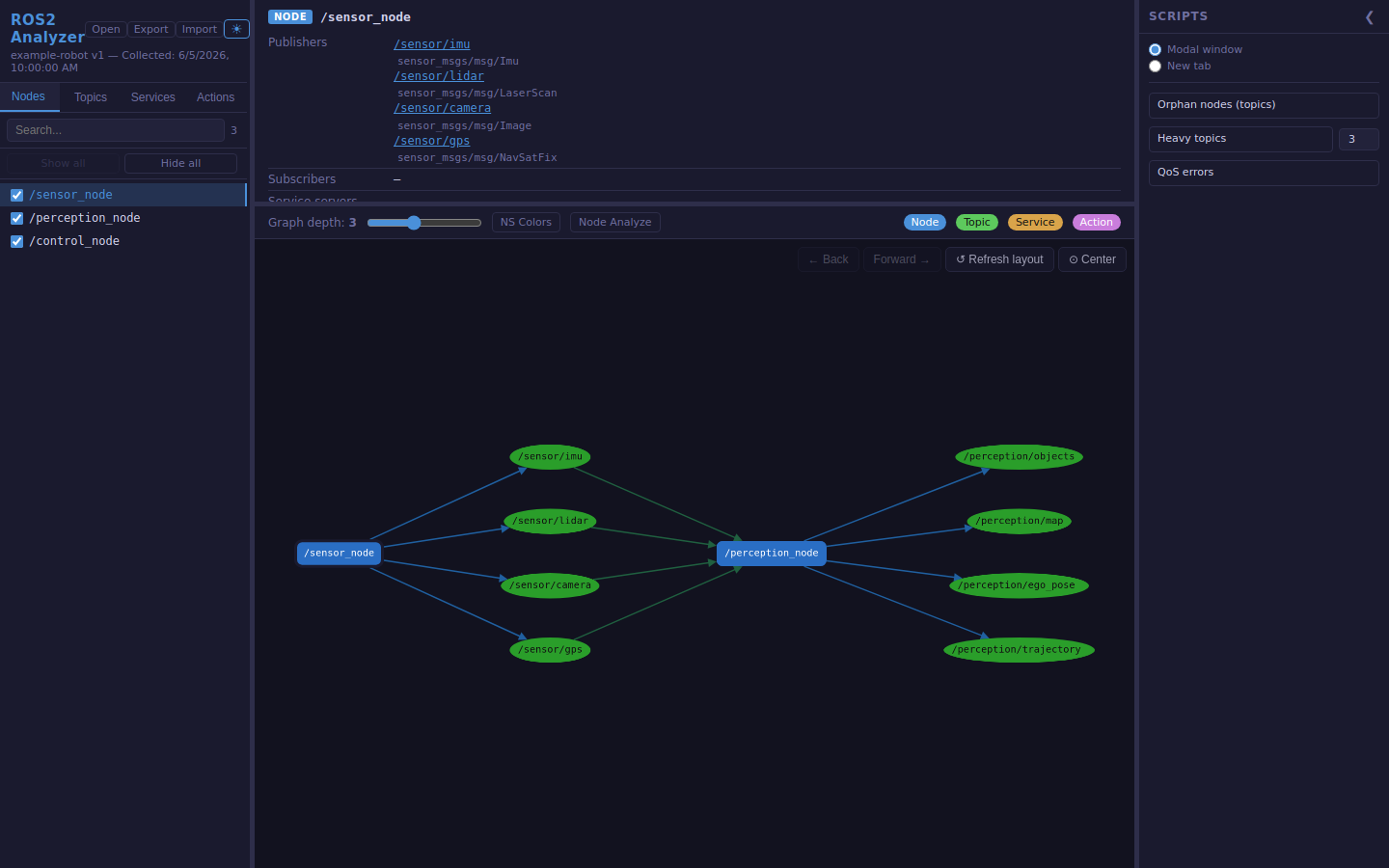

Кнопка ☾/☀ в шапке сайдбара переключает светлую/тёмную тему интерфейса.

Тёмная тема
